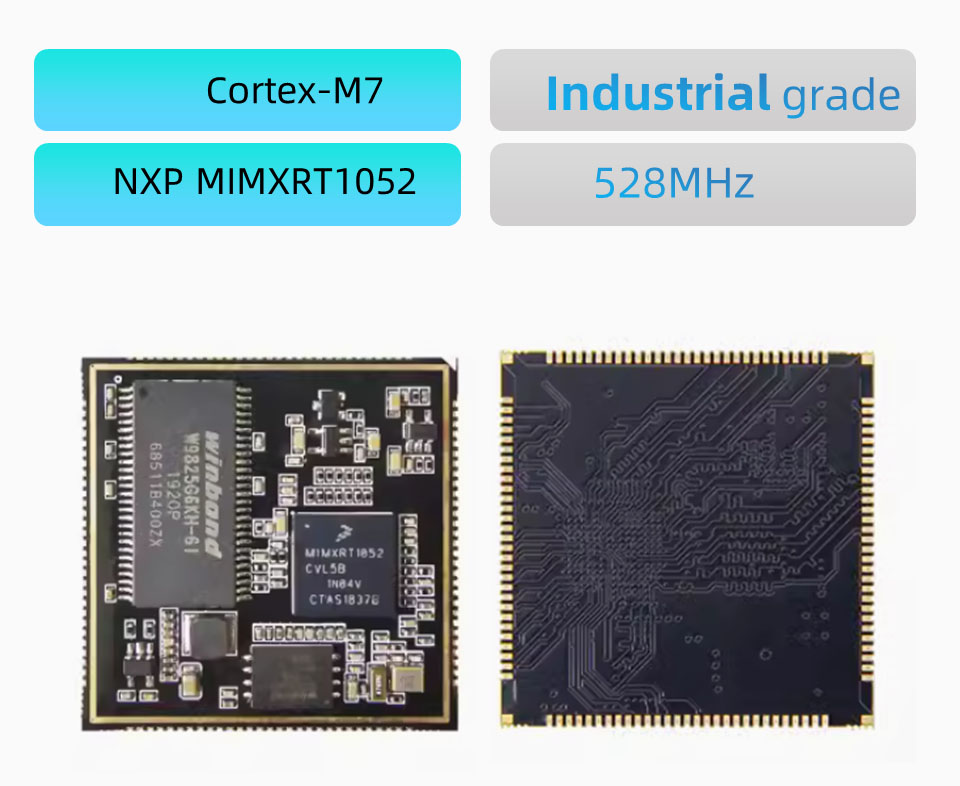

● Ця ядра RT1052 S2 розроблена на основі процесора NXP MIMXRT1052CVL5B.
● Компоненти всієї ради виготовлені з промислових матеріалів.

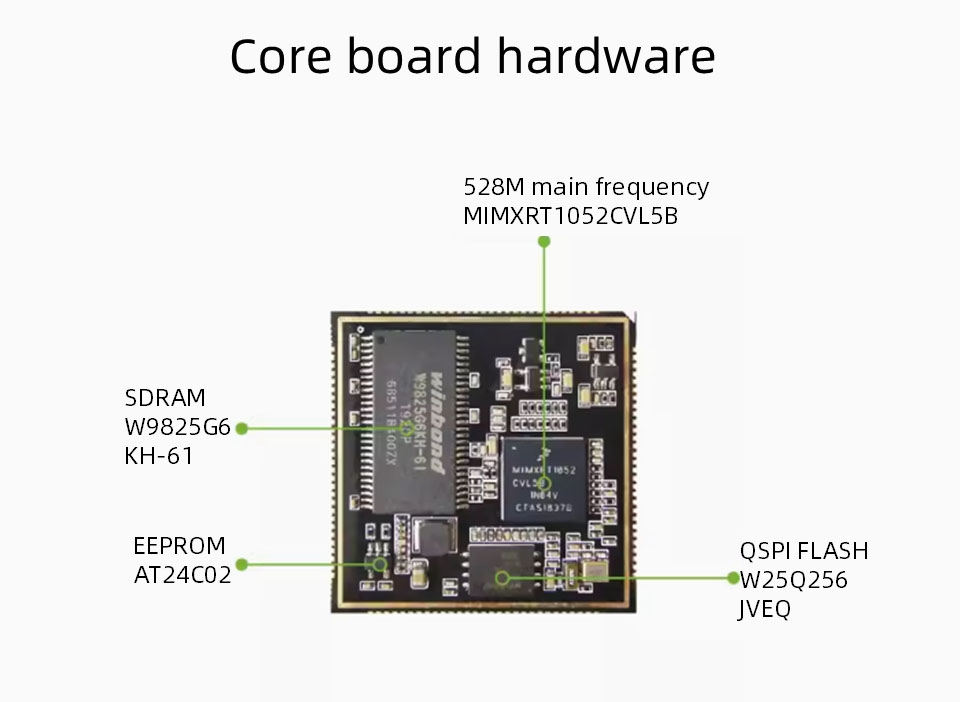

● Апаратні ресурси основної дошки включають
● 32 Мб SDRAM, 32 Мб, а також спалах та 256b EEPROM.
● PCB приймає 6-шарову чорну конструкцію золота для занурення, із загальним розміром 38*38 мм, загалом 116 штифтів та відстані шпильки 1,0 мм. За винятком шини SEMC, решта 10 шпильок чіпа виводяться.
Основна мікросхема: MIMXRT1052CVL5B, Cortex-M7 Core, основна частота 528 МГц
SDRAM: 2 Мб, пакет TSSOP, бренд Winbond, промисловий клас
Flash: 32 Мб, пакет WSON8, бренд Winbond, Industrial Grade
EEPROM: AT24C02 256b
Ethernet Phy: None
Розмір друкованої плати: 38*38 мм
Блок живлення: 3,3 В
Кришка щита: немає кришки щита
GPIO: 116 шпильок, 1,0 мм відстань шпильки, за винятком шини SEMC, всі інші I0 виводяться
Робоча температура: -40 ~ 85 ° C, промисловий сорт

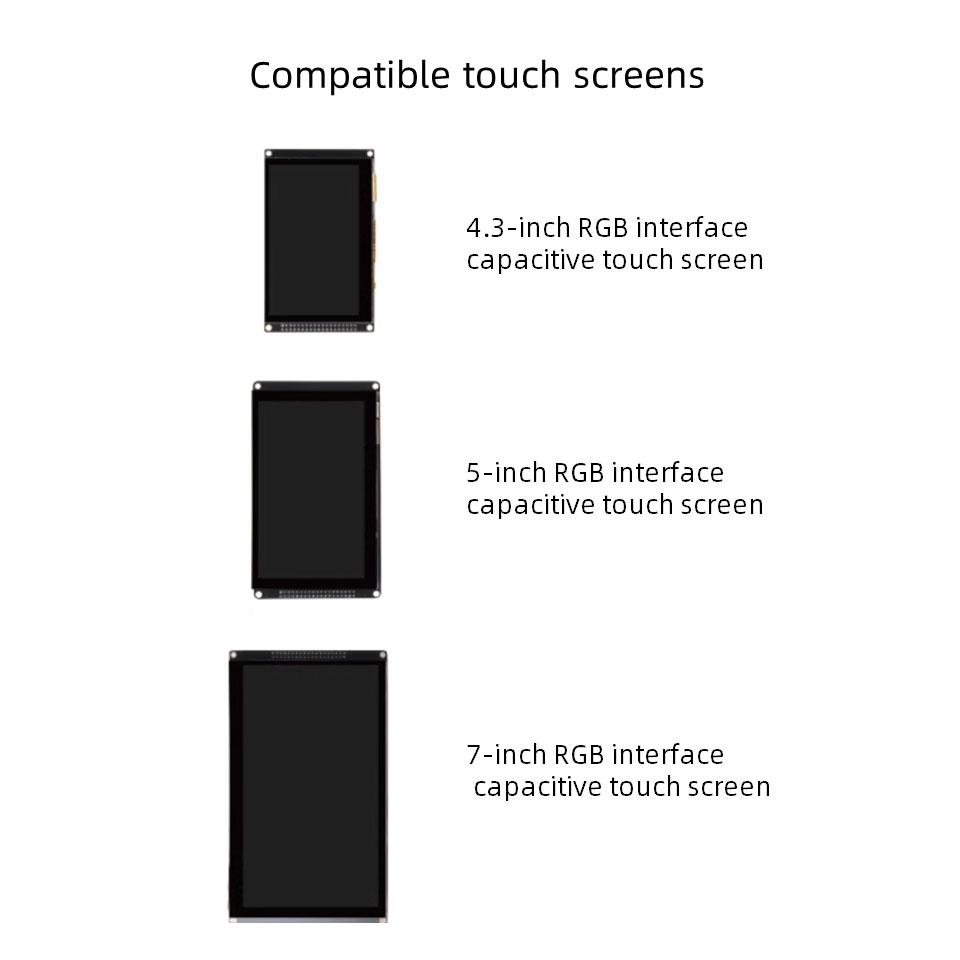

● РК: 1 канал
● USB: 2 канали, з швидкісним PHY
● SDIO: 2 канали
● I²C: 4
● SPI: 4
● UART: 8
● SAI: 3
● ADC: 2 (16 каналів кожен), 12bit
● ШІМ: 4
● JTAG: 1 канал
● SPDIF: 2 канали
● може: 2
● ПРИМІТКА
Примітка. Плата може бути налаштована з мінімальним замовленням 500
