Рада з розробки комп'ютерів SBC RK3576

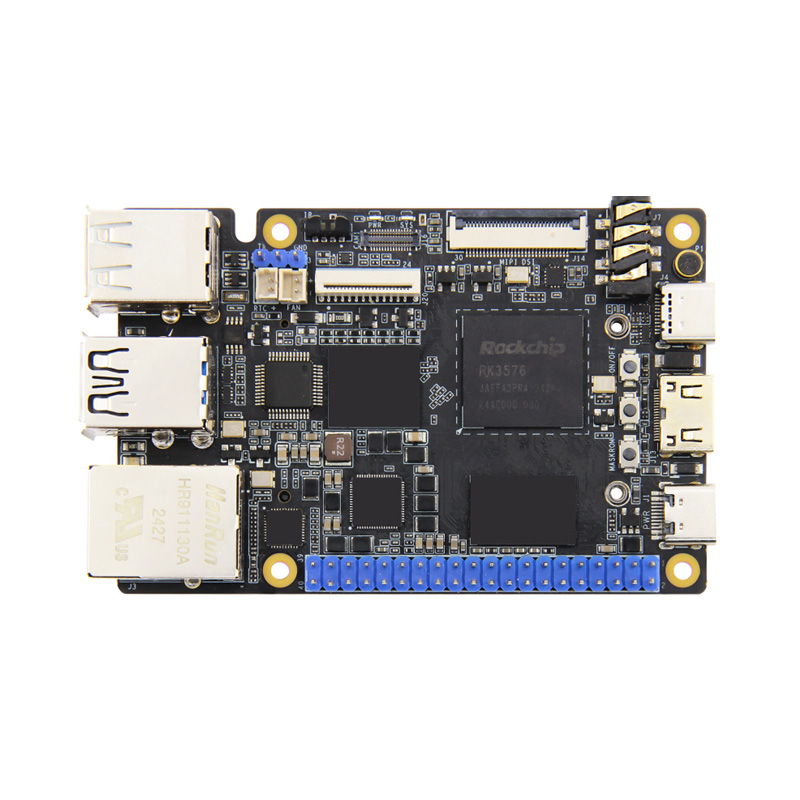

RK3576 Вступ материнської плати

• Плата TP-3 RK3576 має потужну продуктивність і може бути використана як високопродуктивний одно бордовий комп'ютер та вбудований материнська плата для дисплея, управління, передачі мережі, зберігання файлів, обчислення Edge та інших сценаріїв.
• Використовуючи Rockchip RK3576 як основну мікросхему, основна частота може досягати до 2,2 ГГц, інтегруючи чотирьохядерну 642-бітну кору та чотирьохядерну 64-бітну Cortex-A53, загальну кількість восьмиядерних процесорів та арм-пошти-G52 MC3GPU, що підтримує 8-кратне розмежування відео та 4K, що відображають, підтримують багаторазові процеси, що підтримують, підтримують багаторазові засоби, що підтримують багатозмінно-S-SMIS-процеси Дисплей, вбудований незалежний NPU, що дозволяє різні сценарії AI.
• Забезпечте різноманітні комбінації пам’яті та зберігання на вибір, збалансовану конфігурацію обладнання на борту та широкий спектр програм. 24
• Вбудована незалежна обчислювальна потужність NPU може досягти 6tops, що дозволяє різними сценаріями AI.
• Він має високу інтеграцію та багаті інтерфейси розширення, включаючи Gigabit Ethernet Port, RGMI, USB3.0, USB2.0, мініатрик, MiniHDMI, інтерфейс екрана MIPI та інтерфейс камери MIPI, аудіоінтерфейс, інфрачервоний приймач SIM/TF та інші периферійні та призводить до 40 не використаних PINS
• Він офіційно підтримує основні зображення Android, Debain та Ubuntu операційної системи, і може бути застосований до більш ніж 8 різних середовищ додатків.
• Він повністю відкритий код, надає офіційні підручники та забезпечує повні набори для розробки водія SDK, схеми дизайну та інші ресурси, які можна легко використовувати.

Feature RK3576

• Підтримує декілька операційних систем, будь то розробка чи розваги, це можна легко задовольнити!: Операційна система Ubuntu/Debian Android/Robot

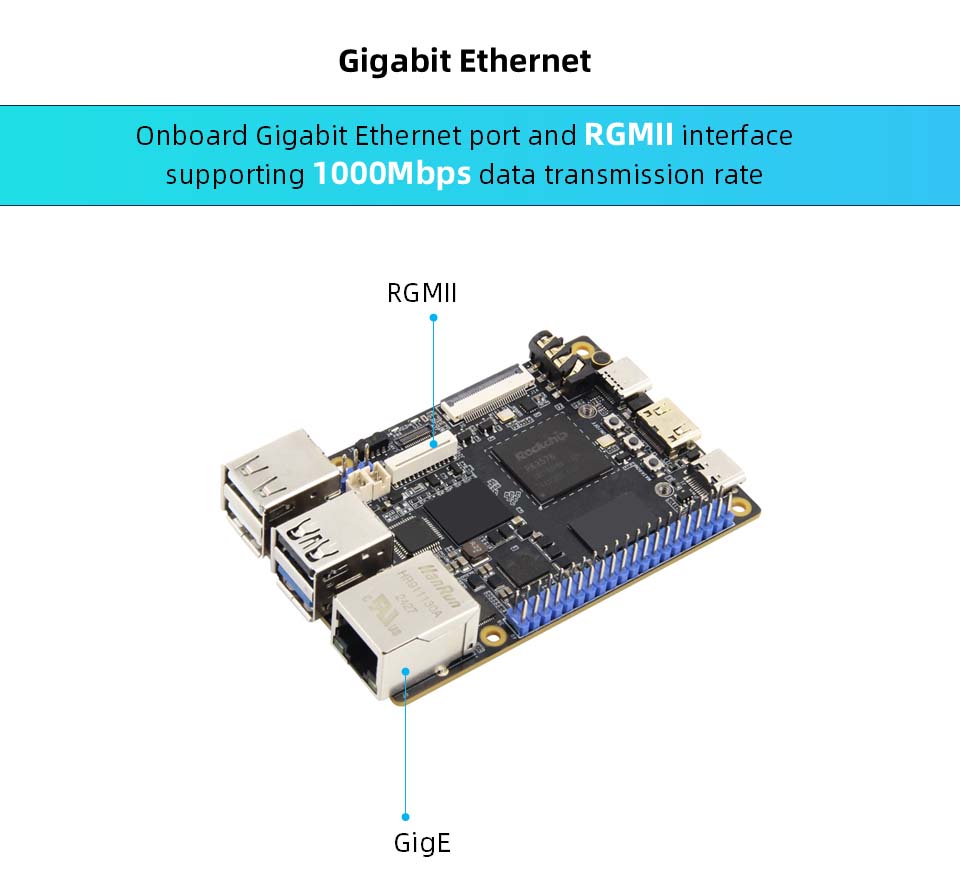

• Борт Gigabit Ethernet Port та інтерфейс RGMII підтримуйте швидкість передачі даних 1000 Мбіт / с
• Вбудована незалежна NPU, обчислювальна потужність може досягти 6tops, приймати триядерну архітектуру, підтримує Int4/int8/int16/fp16/bf16/tf32, надає різні сценарії AI
• Підтримує до 8K@30 кадрів H.264/H.265/VP9/AV2/AVS2 Відео декодування та 4K@60 кадрів H.264/H.265 Кодування відео
• Підтримує дисплей на три екрани, підтримує до 4K@120 кадрів + 2k@60 кадрів + 1080p@60 кадрів

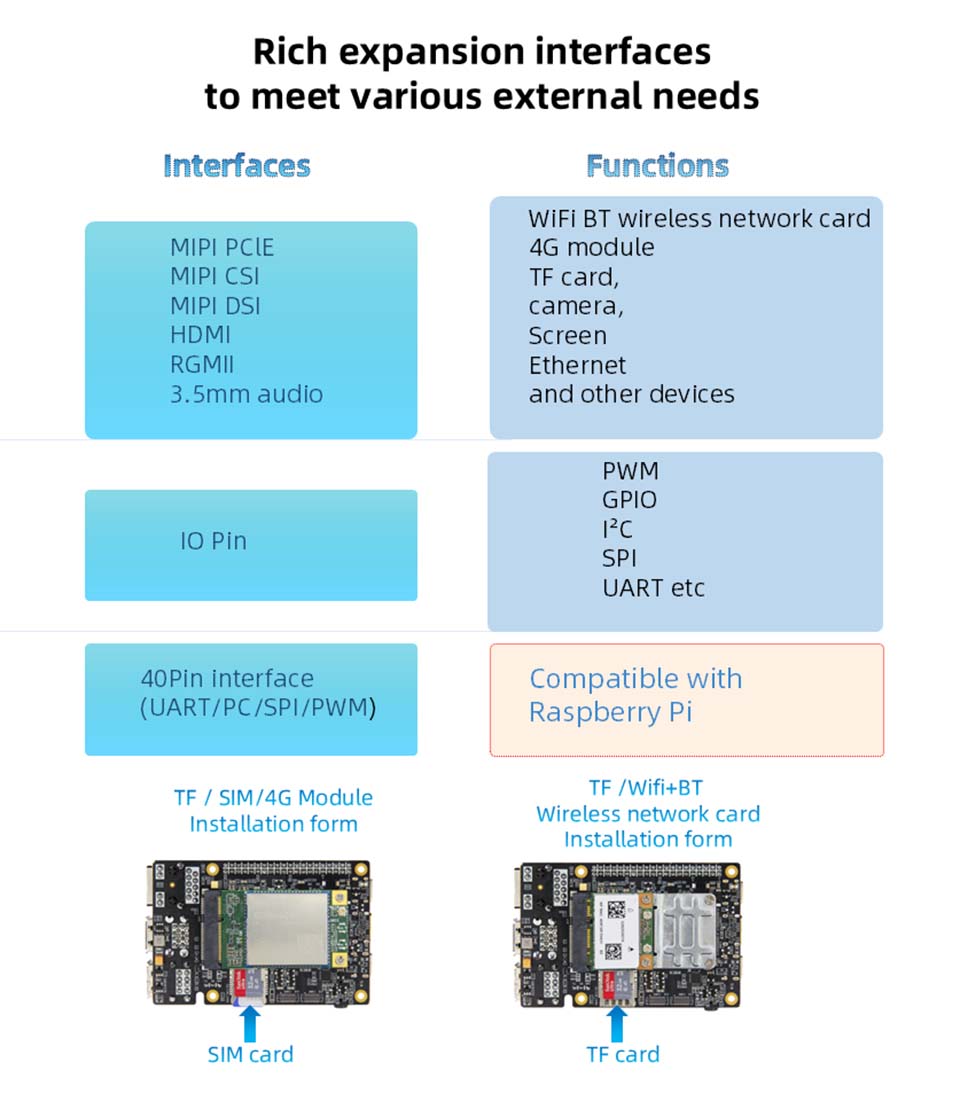

• Багатий інтерфейс розширення

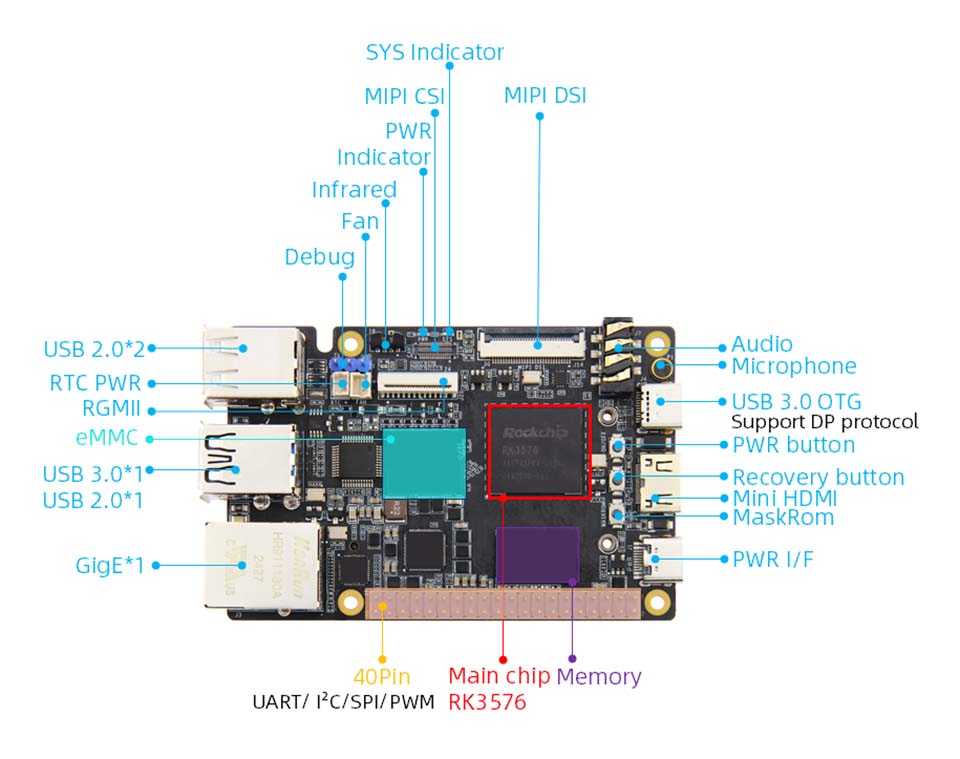

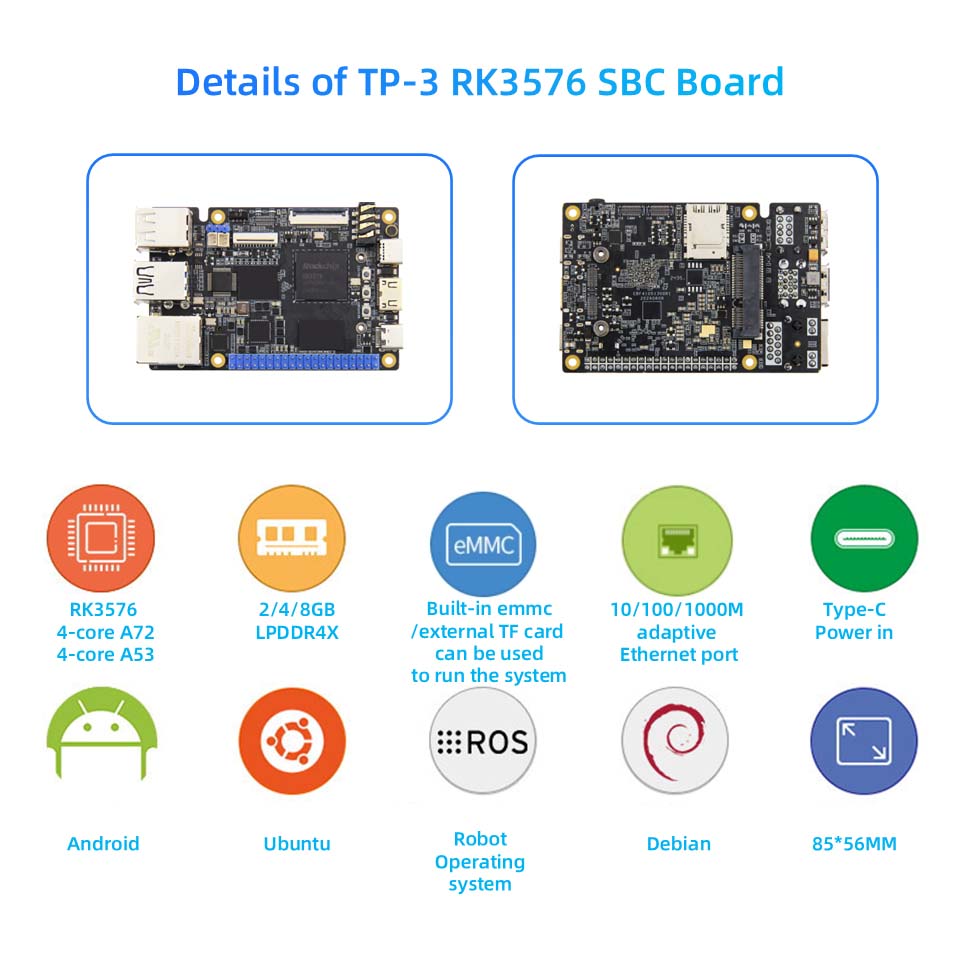

Конфігурація обладнання RK3576

• Інтерфейс живлення: 5V@4A вхід постійного струму, інтерфейс типу-C (без можливості передачі даних)
• Основна мікросхема: RK3576 (чотирьохядерний A72 + чотириядерний A53, Mali-G52 MC3, 6T обчислювальна потужність)
• Пам'ять: 2/4/8 Гб, LPDDR4X (інші вимоги до зберігання можуть бути налаштовані)
• Зберігання: 0/32/64 Гб, EMMC (інші вимоги до зберігання можуть бути налаштовані)
• Ethernet: Gigabit Network Port*1, підтримує швидкість передачі даних 10/100/1000 Мбіт/с; Інтерфейс RGMI*1, підтримує швидкість передачі даних 10/100/1000 Мбіт/с, може бути підключений до нашого модуля Ethernet RGMII Gigabit Ethernet
• HDMI: HDMI2.1 Вихід*1, підтримує багатоекранний дисплей з іншими екранами, максимальна роздільна здатність 4K@120 кадрів в секунду
• MIPI-DSI: Екран MIPI * 1 може бути підключений до екрана MIPI Wildfire, підтримує кілька екранів з іншими екранами, одиночним режимом MIPI з найвищою роздільною здатністю 2560 * 1600 @ 60 кадрів в секунду к.с.

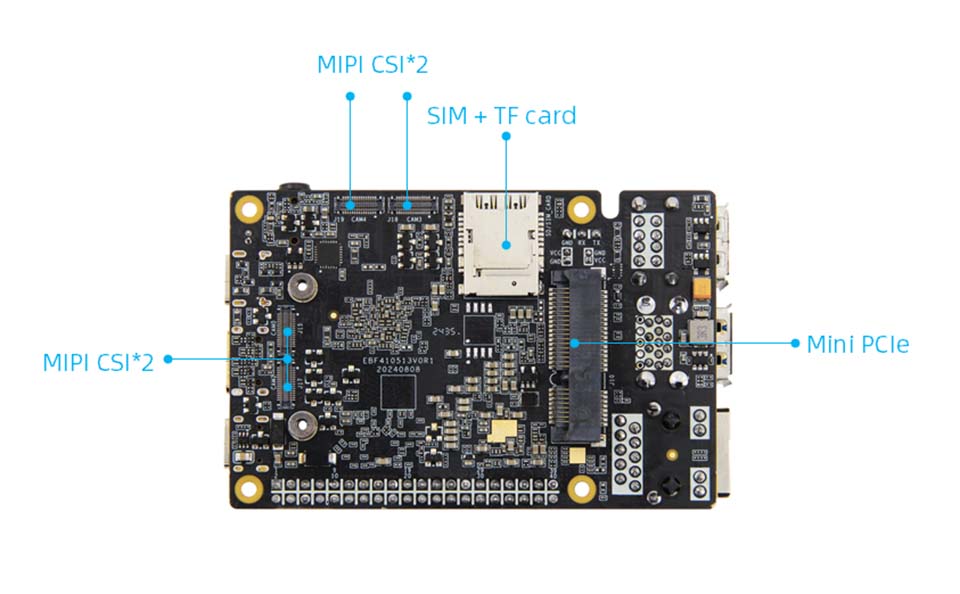

• MIPI-CSI: 2 * 15PIN BTB CAMEROODES МЕТЕТ * 5 (Передня * 1, назад * 4), можна підключити до нашої камери MIPI
• USB2.0: Type-A Інтерфейс * 3 (хост)
• USB3.0: тип-A інтерфейс * 1 (хост); Інтерфейс Type-C * 1 (OTG), для інтерфейсу для спалювання прошивки, підтримує протокол DP, може використовуватися з іншими екранами
• Інтерфейс PCLE: інтерфейс міні-PCLE, може використовуватися з мережевою карткою Wi-Fi повної висоти або напів-висотою, модулем 4G або іншим модулем інтерфейсу міні-pcle
• Власник картки SIM+TF: може вставити SIM -карту та карту Micro SD (TF) одночасно, підтримайте карту TF для запуску системи до 512 ГБ, функцію SIM -картки необхідно використовувати з модулем 4G
• 40PIN Інтерфейс: Сумісний з інтерфейсом Raspberry Pi 40PIN, підтримує функції PWM/GPIO/C/SPI/UART
• Серійний порт налагодження: Параметр за замовчуванням 1500000-8-N-1
• Аудіо: Мікін*1, Мікрофон конденсатора; Вихід для навушників + вхід мікрофона 2-в-1 інтерфейс*1
• Кнопки: кнопка живлення*1; Кнопка Maskrom*1; Кнопка відновлення*1
• Світлодіод: індикатор живлення*1; Системний індикатор*1
• Інфрачервоний приймач: підтримує функцію інфрачервоного пульта дистанційного керування
• RTC: RTC Power Socket*1

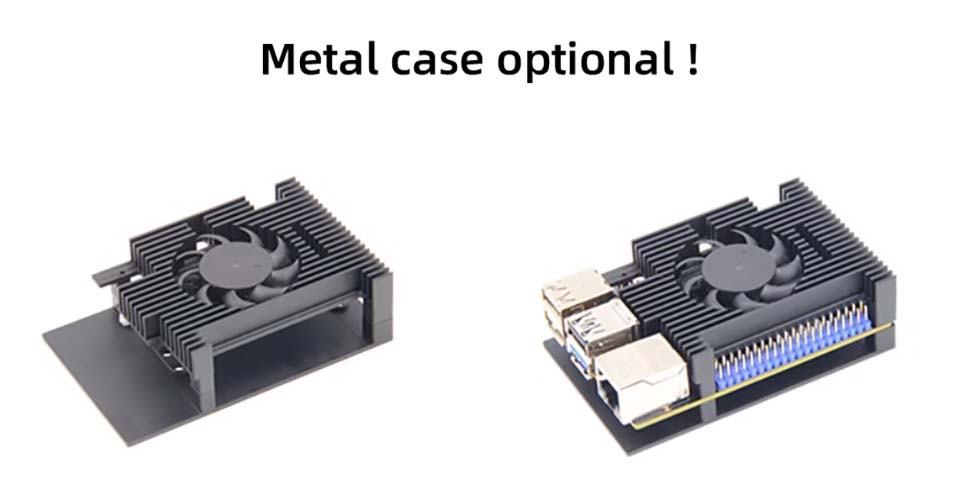

• Інтерфейс вентилятора: підтримує встановлення вентилятора 5В для охолодження

Інші параметри цієї дошки RK3576

Система: Android 14, Ubuntu, Debian

Розмір: 85*56 мм
