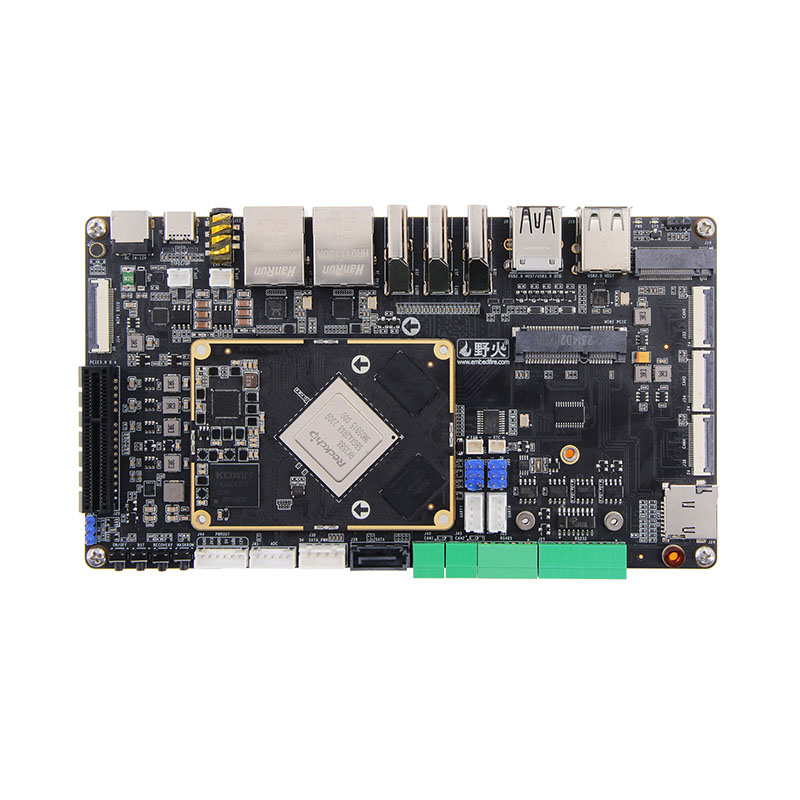

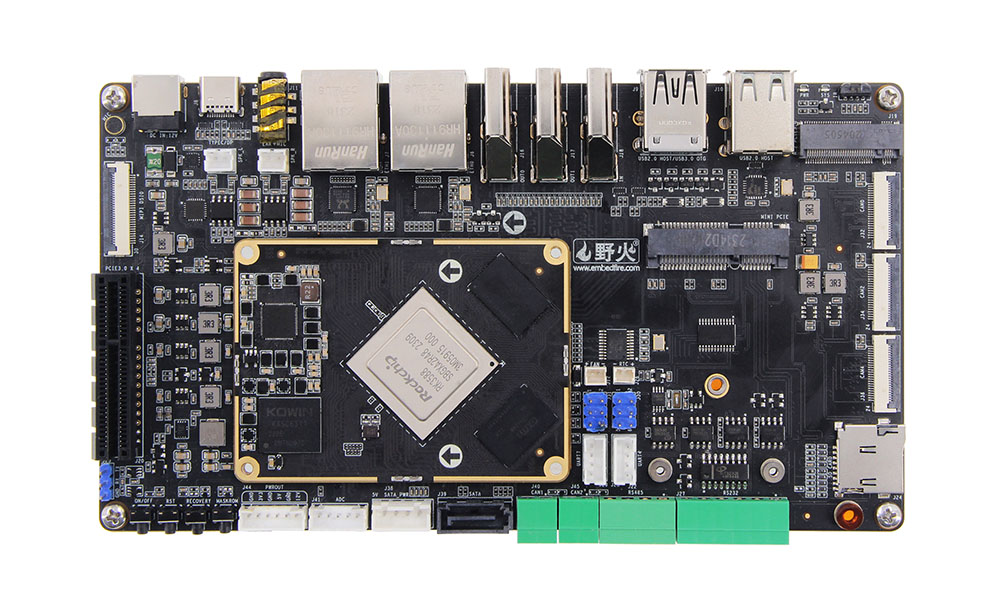

Рада розробки дошки до борту RK3588 має на меті включити гнучкі комбінації між основною дошкою та функціональними підкладками (плата перевізників), прийнявши модульну конструкцію та використовуючи стандартизовані інтерфейси (наприклад, PCIE, MXM, високошвидкісні роз'єми борту до борту)
У порівнянні з інтегрованою дошкою або одиночним комп'ютером, материнська плата на дошку ділиться наступними основними перевагами:
| Перевага | Дошки розвитку B2B | Традиційні дошки MCU |
| Розширення | Модульна, гаряча оснащення | Фіксовані периферійні пристрої, дроти джемперів |
| Якість сигналу | Підтримує сигнали на рівні ГГц | Обмежений низькою швидкістю gpio/uart |
| Швидкість розвитку | Повторне використання підтверджених модулів | Вимагає повного апаратного переробки |
| Використання випадків | Складні системи (AI/Industrial) | Простий контроль (журнал датчиків) |
● Потужний SOC: Rockchip RK3588 (8-ядерна Cortex-A76/A55, 6tops NPU)
● Модульна конструкція: гнучкі роз'єми B2B для спеціального розширення
● Швидкі інтерфейси: PCIE 3.0, USB 3.1, подвійний гігабітний Ethernet, SATA
● Мультипрограмна гра: підтримує 8K@60 кадрів в секунду + 4K@60 кадрів в секунду
● Промисловий клас: -40 ° C до +85 ° C
● Багаті інтерфейси: Mini PCIe, M.2 M Key, MIPI CSI
● Багато екранний різний дисплей: підтримує триекранний неоднорідний дисплей та гетерогенний дисплей з чотирма екранами. Hdmi*2; Mipi dsi*2; Type-C (підтримує протокол DP)

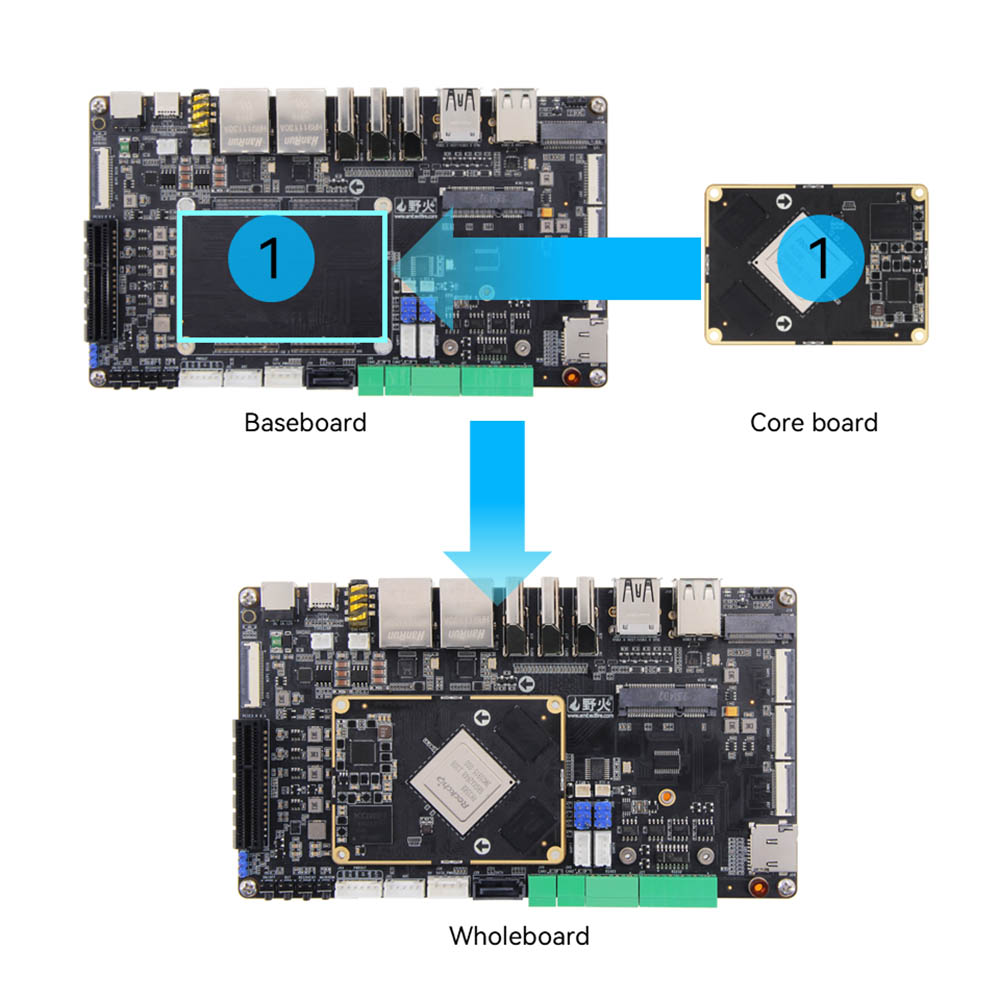

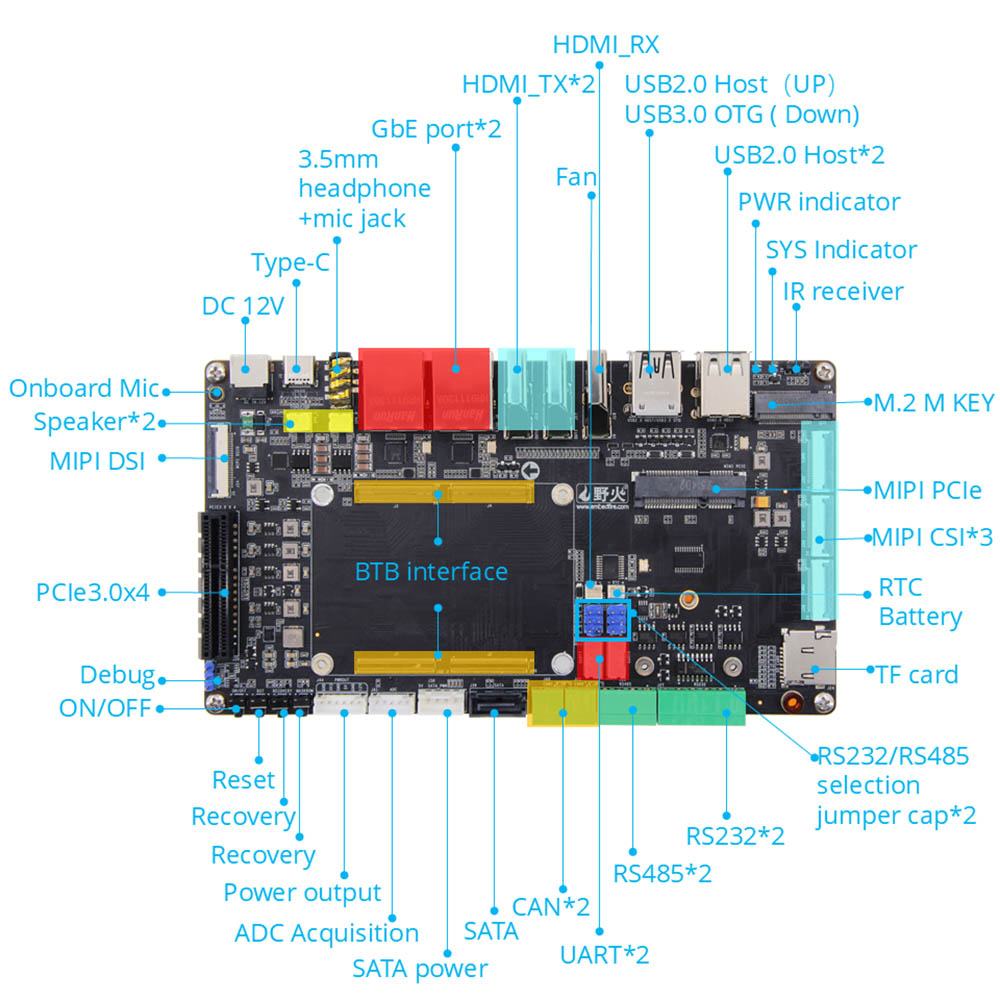

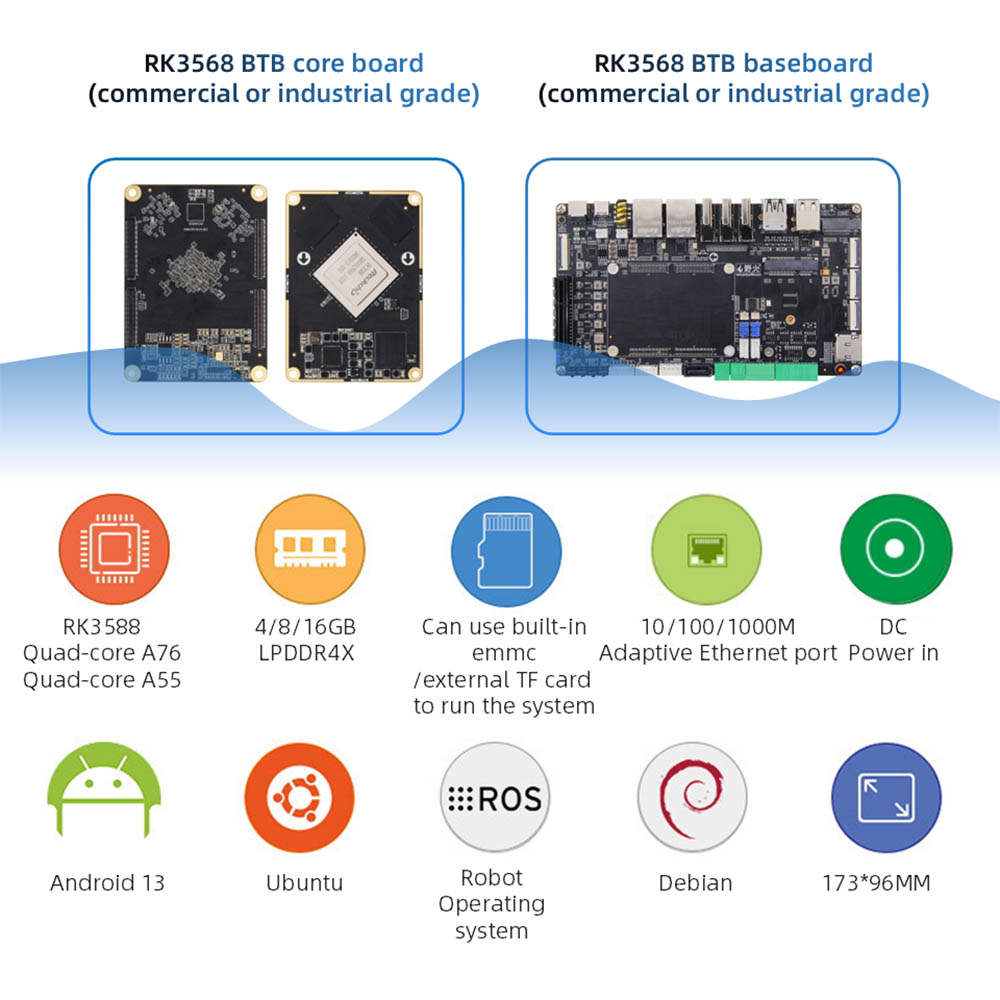

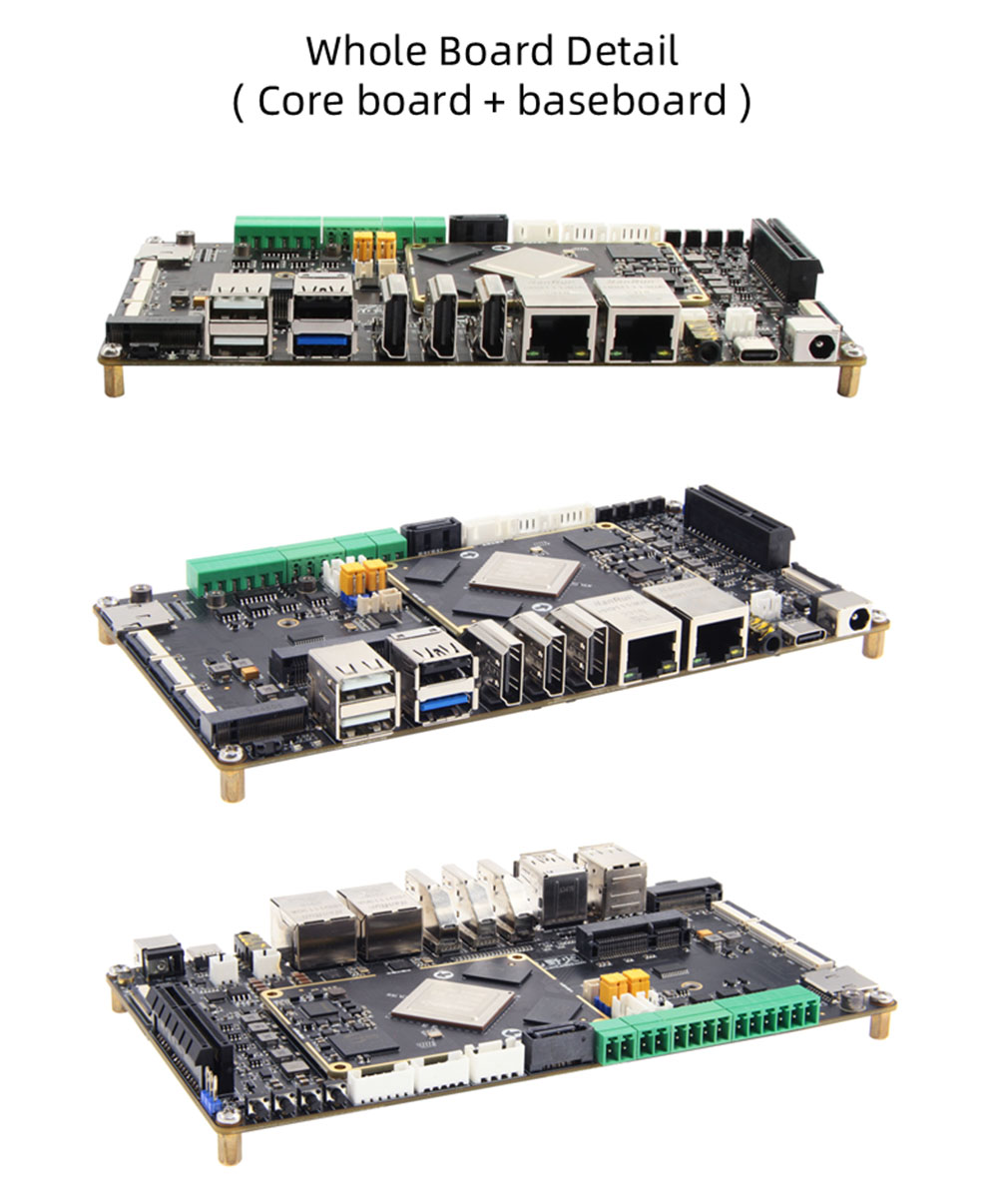

Материнська плата BTB складається з основної дошки та дошки/ плінтусної дошки.

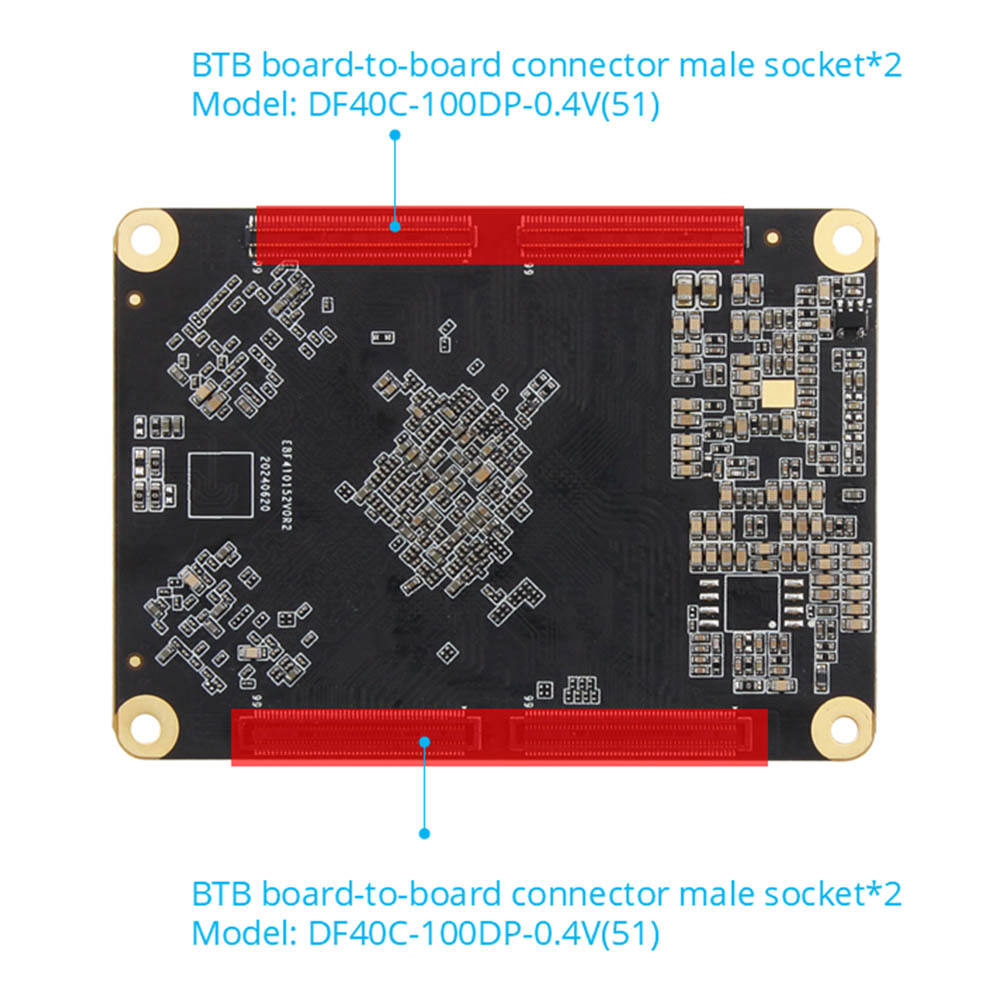

● Роз'єм: Чоловічий роз'єм: DF40C-100DP-0,4V (51) Жіночий роз'єм: DF40C-100DS-0,4V (51)

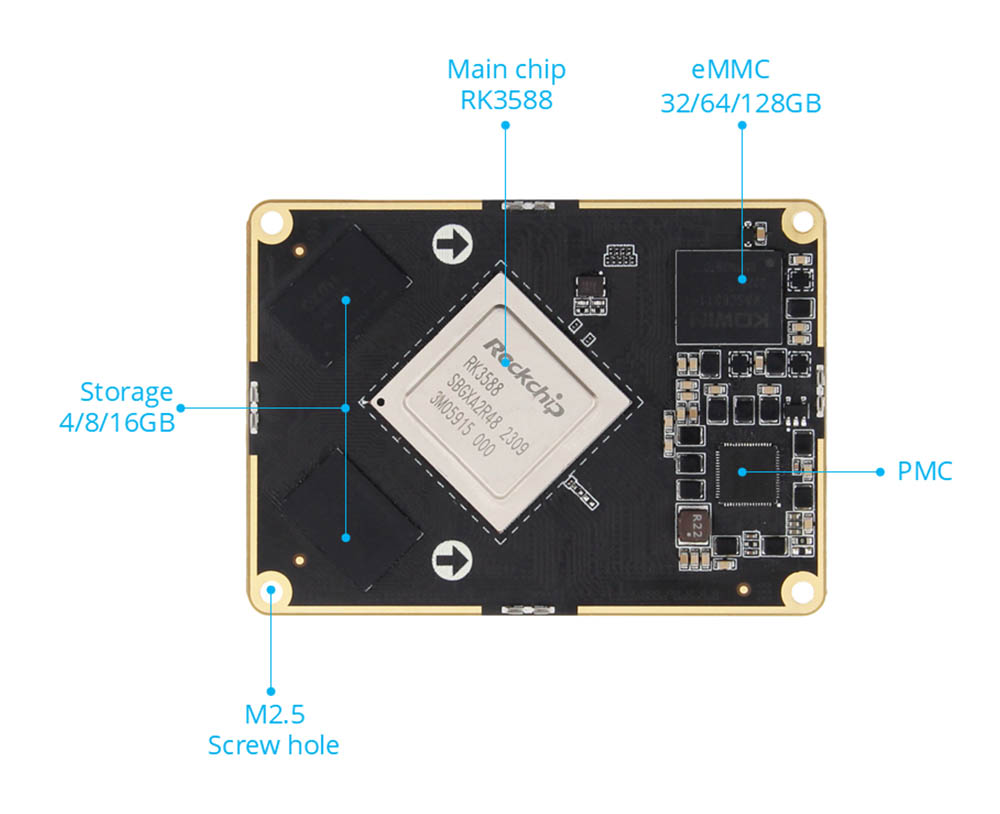

● Основна мікросхема: RK3588 (чотириядерний A76 + чотириядерний A55, Mali-G610, обчислювальна потужність 6tops) BTB призводить до 400 штифтів, відстані 0,5 мм, призводить до всіх i0
● Пам'ять: 4/8/16 Гб, LPDDR4/4x
● Зберігання: 32/64/128 Гб. EMMC
● Роз'єм: Чоловік: DF40C-100DP-0,4V (51) Жінка: DF40C-100DS-0,4V (51)
● Інтерфейс живлення: 12В@2A вхід постійного струму, інтерфейс постійного струму*1; Інтерфейс потужності*1

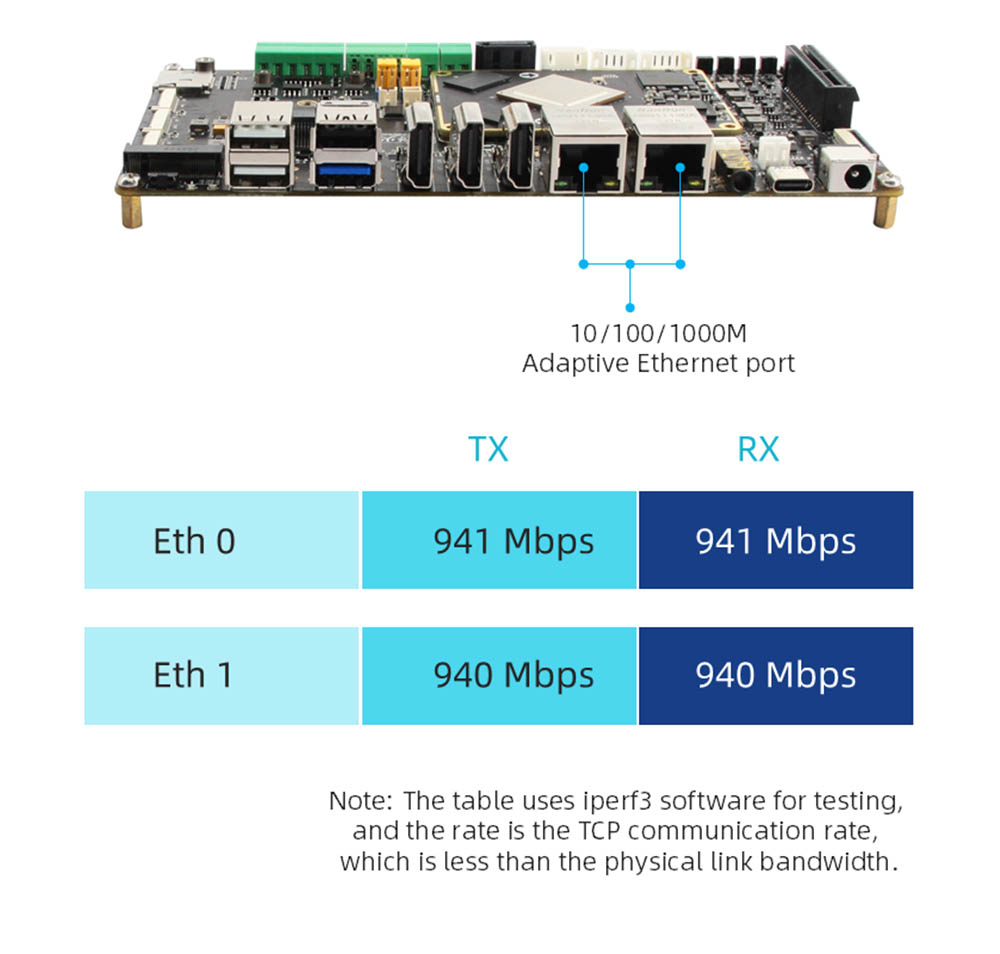

● Ethernet: Gigabit Network Port*2, Підтримка 10/100/1000 Мбіт/с.
● HDMI: HDMI12.0 Вхід*1, до 3840x2160@60 кадрів в секунду; HDMI2.1 Вихід*2, підтримує кілька екранів з іншими екранами, максимальна роздільна здатність 7680x4320@60 Гц (роздільна здатність 8К)
● MIPI-DSI: Інтерфейс екрану MIPI*2 (передня*1, назад*1), може бути підключений до екрана Mipi Wildfire, підтримує кілька екранів з іншими екранами; Одиночний режим MIPI Максимальна роздільна здатність 1920*1080@60 Гц

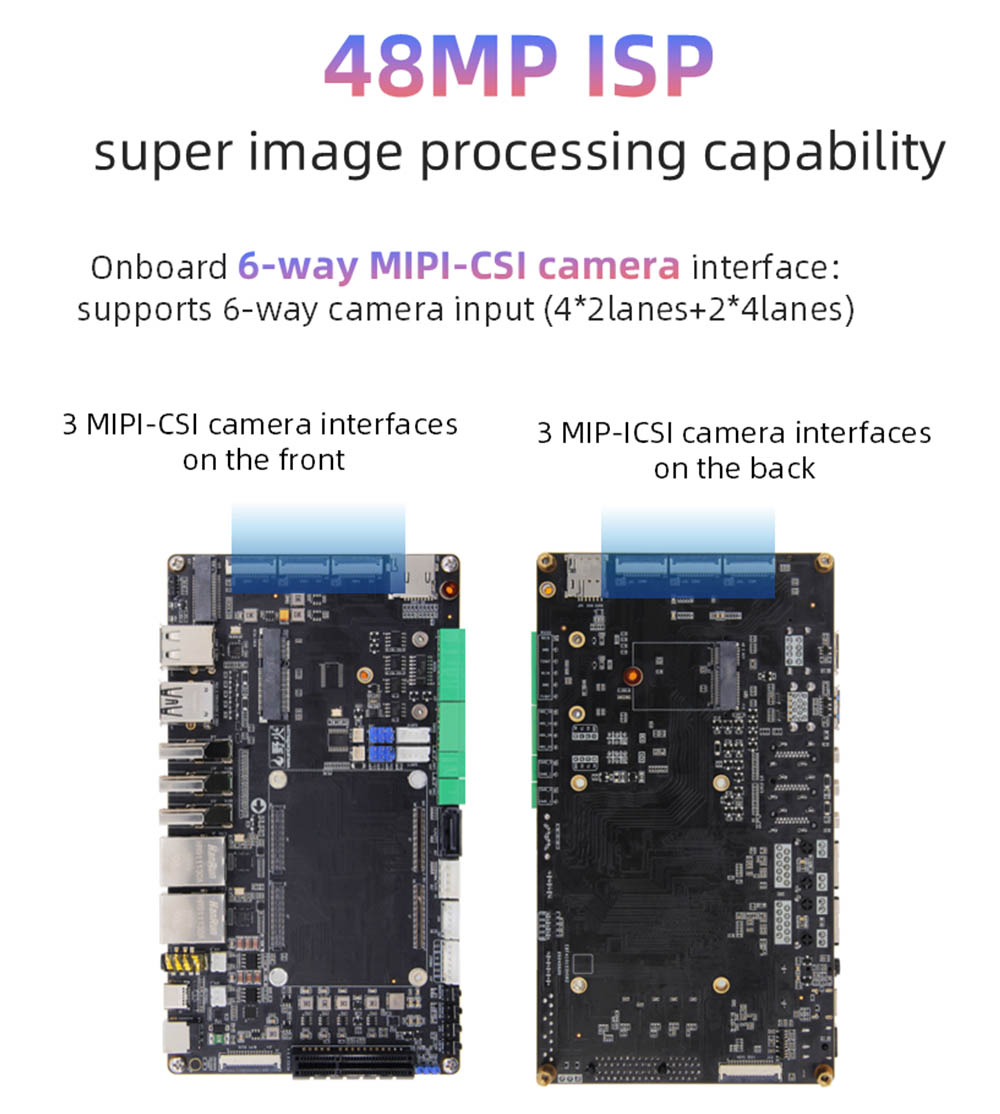

● MIPI-CSI: Інтерфейс камери MIPI*6 (спереду*3, назад*3), може бути підключений до камери Mipi Wildfire Mipi
● USB2.0: USB-HostType-A Інтерфейс*3
● USB3.0: USB-OTGTYPE-A Інтерфейс*1; Інтерфейс Type-C*1, може використовуватися для спалювання прошивки, підтримує протокол DP1.4

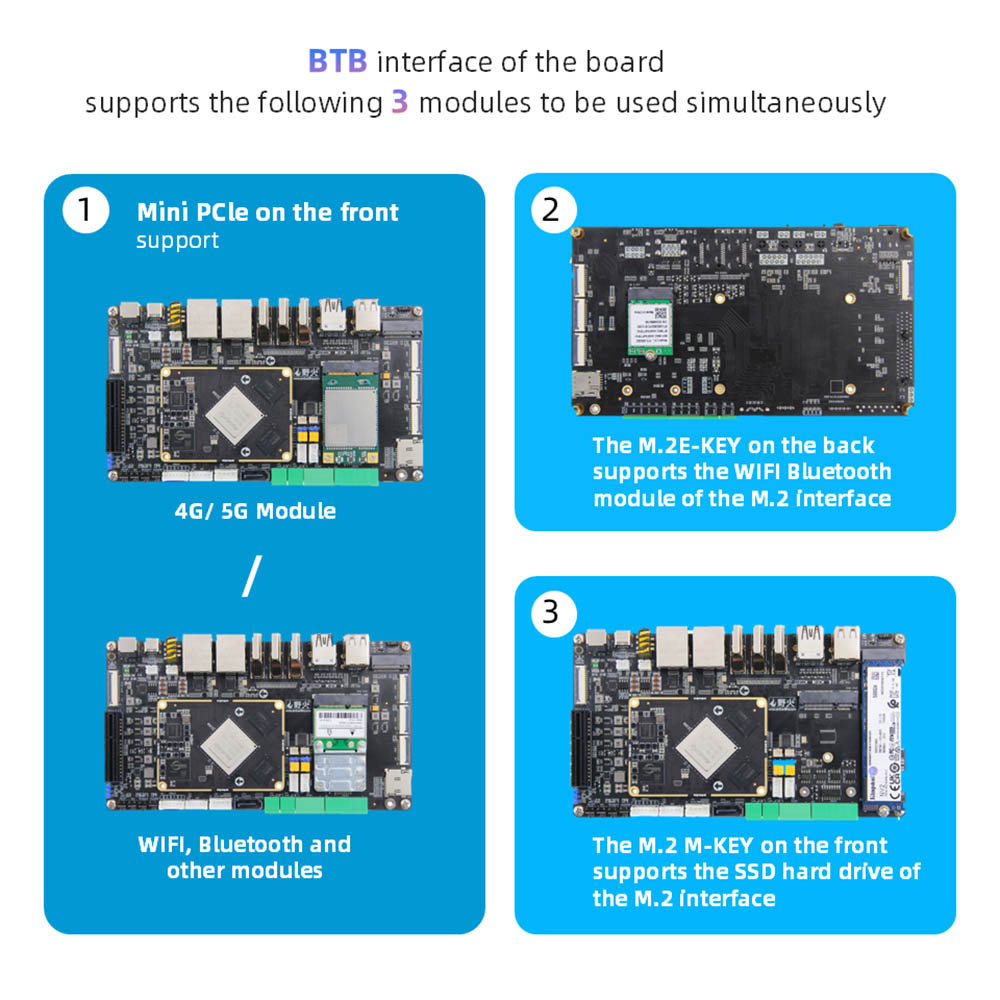

● Інтерфейс PCLE: Інтерфейс міні-PCLE*1, може використовуватися з мережевою карткою Wi-Fi повної висоти або напів-висотою, модулем 4G або іншим модулем інтерфейсу Mini-Pcle: інтерфейс PCLE3.0x4*1
; M.2 M КЛЮЧОВИЙ Інтерфейс*1, підтримує M.2 M-ключ PCLE3.0*4lanes Secitied 2280 Жорсткий диск
● Власник картки TF: Власник карт Micro SD (TF)*1, підтримує систему завантаження карт TF до 512 Гб
● Власник SIM -карт: Власник SIM -карт*1, функцію SIM -картки необхідно використовувати з модулем 4G
● Інтерфейс SATA: стандартний інтерфейс SATA*1; Інтерфейс живлення SATA*1, підтримує вихід 12 В
● може: може*2
● ADC: Інтерфейс придбання ADC*1
● Серійний порт налагодження:
● Серійний порт налагодження*1 (UART2), параметр за замовчуванням 1500000-8-N-1; Uart послідовний порт*2 (Uart7 & uart9); RS232*2 (UART4 & UART7);
● RS485*2 (UART4 & UART7); RS232/RS485 Вибір перемички інтерфейсу*2
● Аудіо: на борту мікрофон мікрофона*1; Інтерфейс динаміків SPK*2, може підключити вихідний динамік 3w живлення + Вхід мікрофона 2-в-1 інтерфейс*1
● Кнопка: кнопка включення/вимкнення*1; Кнопка Maskrom*1; Кнопка відновлення*1; Кнопка скидання*
● Світлодіод: індикатор живлення*1; Системний індикатор*1
● Інфрачервоний приймач: Підтримуйте функцію інфрачервоного пульта дистанційного керування
● RTC: RTC Power Socket*1
● Інтерфейс вентилятора: Підтримка встановлення охолодження вентилятора 5 В або 12 В
● AI Edge Computing: Smart Security ， Smart Transportation ， Smart City, Video Analytics.
● Промислова автоматизація: управління PLC, машинне зору.
● Робототехніка: автономна навігація, що працює на AI.
● Застосування в транспортних засобах: Система розваг у автомобілі, навігаційна система автомобілів.
● Цифрові вивіски: 8K багатоекранна реклама.
● Медичне обладнання: медичні ендоскопи, ультразвукові системи візуалізації
